您現在的位置：首頁 > 產品中心 > 灌膠機系列 > 真空灌膠機

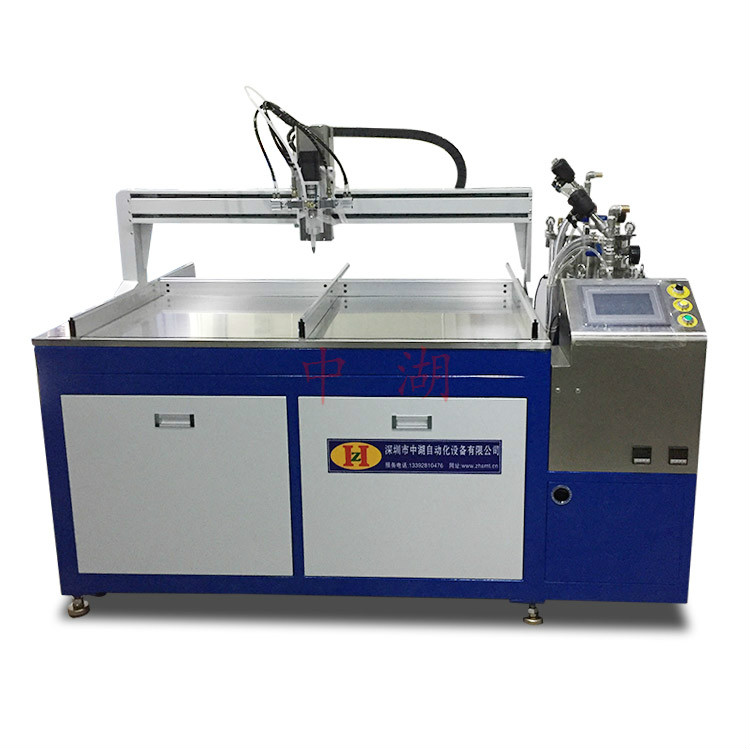

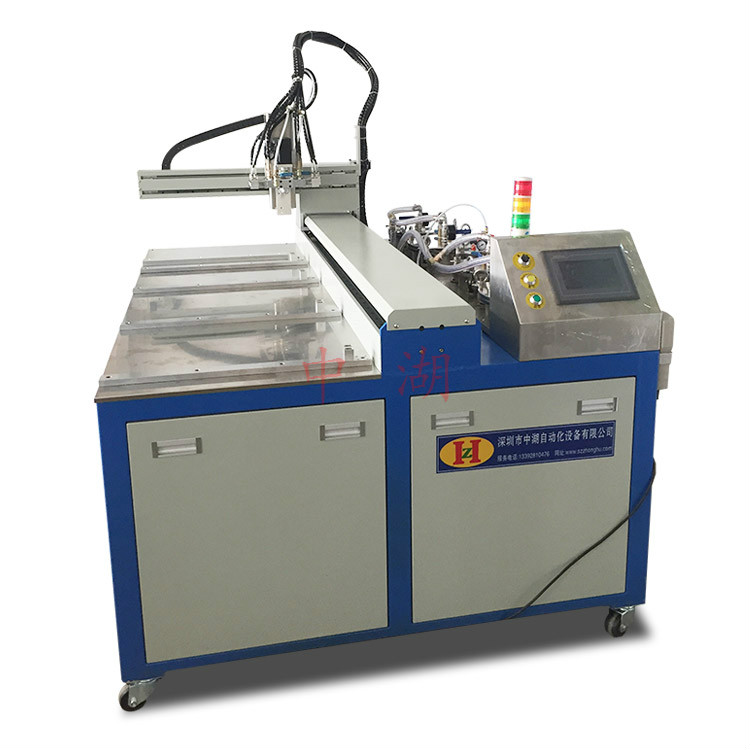

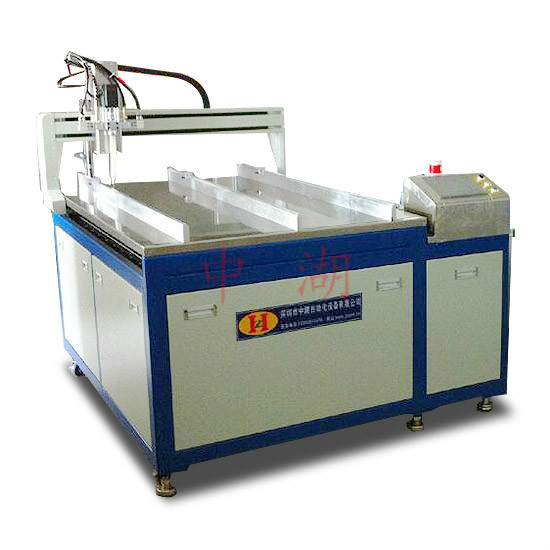

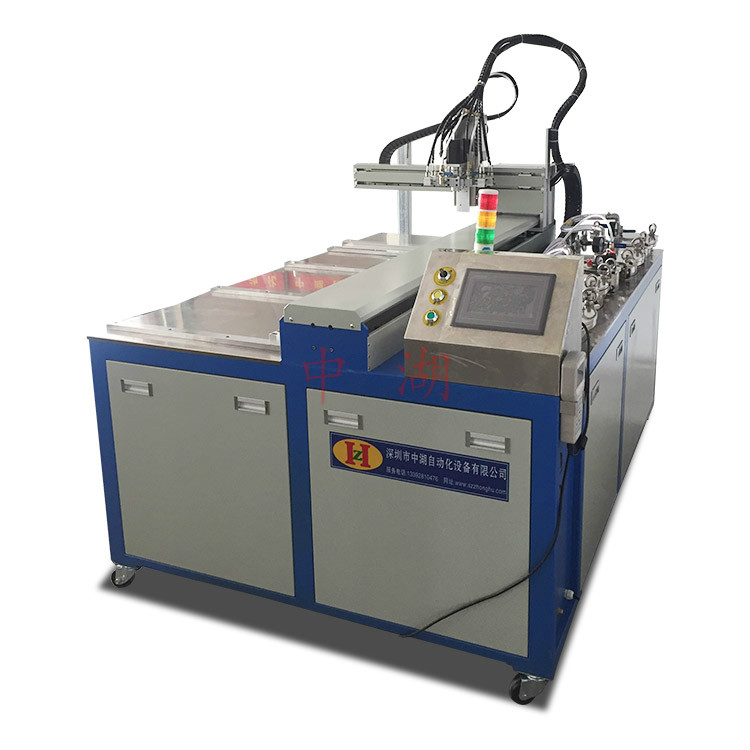

真空灌膠機類別：真空灌膠機
| 適用范圍：
對灌膠后氣控制相當嚴格的及要求在真空狀態下灌膠的產品膠
| 操作原理：
1、程序編輯: 只需輸入產品的行距,行數,例距,例數即可.
2、將已編輯程序儲存，同類產品調出即可.
3、灌膠頭運動，泵體（步進電機驅動）供膠
4. 運動軌跡：直線.點.方框
5．Z軸升降： 氣缸升降（上下兩個位）
| 設備配置:
|
1 |
控制系統 |
原裝松下PLC+7.2寸昆侖通態觸摸屏 |
|
2 |
軟件系統 |
中湖自主研發，國內同行一家研發出軟件防誤操作功能、防呆自動停機功能 |
|
3 |
運動電機 |
YAKO原裝電機 |
|
4 |
計量泵體 |
精密調校耐磨型 |
|
5 |
截止系統 |
中湖自主研發制造 |
|
6 |
混合裝置 |
中湖自主研發制造 |
|
7 |
攪拌電機 |
OUTAI |
|
8 |
機架材質 |
A3*3mm制造 |
| 9 |
滑動裝置 |
臺灣HIWIN |
| 設備功效
|
1 |
友好簡潔的操作界面 |
防呆式操作程序設計，操作簡潔、實用，普通工人5分鐘即可學 會全部操作方法 |
|
2 |
高端進口電控系統 |
主要電器部分布線，防塵，防靜電，都達到國外標準 |
|
3 |
膠量檢測反饋功能 |
膠桶部分配備低液位報警功能，適時提醒補充膠水
|
|
4 |
膠水過濾四重保護 |
過濾保護措施，降低機械泵體的故障發生機率，防止膠水內雜質流入膠水管道 |
| 5 |
超大工作臺面 |
能夠同時擺放多個產品，機器自動連續作業，擁有更高效率 |
|
6 |
設備運行更平穩 |
整體機架采用超厚穩固材料，有效解決機器高速運動時的機體抖動，提高生產穩定性和精度 |
|
7 |
高精度機械泵體 |
精密調校耐磨型 |
| 8 |
全自動機械攪拌 |
AB膠混合采用動態、機械攪拌，保證AB膠真正意義上的混合，徹底杜絕膠水不干、干膠不均現象
|
| 9 |
高精度的作業動作 |
HIWIN線性滑軌 |
| 三軸運動灌膠特點
1、操作簡單方便：觸摸屏顯示操作；全中文界面，各項參數記錄，顯示，報警；針對每種產品提供相應夾具，工人培訓簡單，節約培訓時間和培訓費用；
2、膠量控制精確：所有關鍵部件均采用進口產品，在保證高速、精度的同時，滿足自動化生產條件下的高可靠性的要求。
| 配膠部分主要特點：
1、配膠，灌膠一體化，全自動操作，一臺機器實現兩種功能。
2、比例設定調節，膠量可調。隨時用隨時配，配比精度高，按需配比，節省膠水。
3、操作簡單方便，程序編輯簡單，拆裝簡單方便，直接將A B兩種膠水分別放進兩個對應的桶里，灌的時候才配膠，工人只需要按啟動開關即可。
4、根據膠水性能，A料桶帶有攪拌裝置防止沉淀和恒溫裝置，B膠料桶密封性好防止揮發，液位感應裝置,當膠水低于這個液位時自動報警，添加相應膠水
5、清洗方便，A B膠混合部分只有出膠口的攪拌管，所以清洗部分只有攪拌管，其他部分都不用清洗，如果下班或要停下一段時間才灌膠只需要將攪拌管取下來，清洗干凈就行，耗材只有混合管。
|
1 |
配膠比例 |
5:1到1:1之間任意固定比例可調 |
|
2 |
攪拌方式 |
動態攪拌 |
|
3 |
機器行程 |
400*300*30mm 行程可根據客戶實際需要訂做 |
| 4 |
工作臺面 |
有效工作臺面400*300 |
|
5 |
編程方式 |
示教編程 |
|
6 |
外型尺寸 |
1150*850*1600mm |
|
7 |
主泵（A泵 |
24cc/轉（螺桿泵中德合資） |
|
8 |
附泵（B泵） |
2.4cc/轉（臺灣） |
|
9 |
膠桶容量 |
A缸25L，B缸10L |
|
10 |
出膠流量 |
2-15g/s |
|
11 |
出膠頭 |
單頭 |
|
12 |
輸入氣壓 |
0.5-0.7Mpa |
|
13 |
機器功率 |
2000W |
|
14 |
供電電壓 |
AC220V±10%,50-60HZ |
